1.木綿発熱体 床暖房(エンドレスドリーム)とは



遠赤外線床暖房木綿発熱体遠赤外線木綿網発熱体(エンドレスドリーム)とは?
今までの暖房システムは電気エネルギーを熱エネルギーに変換させるものでしたが、木綿網発熱体(エンドレスドリーム)は電気エネルギーを太陽光エネルギー(遠赤外線)に変換させ、熱を放出する独特の暖房システムです。
木綿網発熱体は木綿に炭素を含浸させ、多量の遠赤外線が放射して発熱するシステムで、空間暖房として床暖房が可能であり、同時に可能なエネルギーです。
快適かつ高い効率で暖房費の節約ができ、耐久性もすぐれて半永久的に使用することができます。
遠赤外線床暖房の利点 遠赤外線床暖房「エンドレスドリーム」



遠赤外線床暖房 違いを感じられます。
お湯でゆでた卵は外から煮えますが、木綿網発熱体で暖められた卵は中央から煮える独特な現象が起こります。

2.エンドレスドリーム製品紹介・製品の仕様



エンドレスドリームは仕上げ材によって、敷設する製品の種類を選べます。
また、敷設予定場所のサイズや大きさによって製品を選択することが可能です。



エンドレスドリーム製品の種類



型式:ODP1500 型式:ODK600 型式:ODP1000 型式:
エンドレスフォームG1
遠赤外線床暖房「エンドレスドリーム」ODP1500 遠赤外線床暖房「エンドレスドリーム」ODK600 遠赤外線床暖房「エンドレスドリーム」ODP1000 断熱材「エンドレスフォーム」G1
-W: 1500mm
長さ:30M ロール
-電気代 1M 1時間約 10円以下
-遠赤外線放射率 92%
-W: 1400mm
(W:0.6M X 2列)
長さ:30ロール
-電気代 1M 1時間約 10円以下
-遠赤外線放射率 92%
-W: 1000mm
長さ:30M ロール
-電気代 1M 1時間約 10円以下
-遠赤外線放射率 92%
-W: 1000mm
長さ:50Mロール
-遮音、遮熱、防湿、保温材等



エンドレスドリーム製品平面図

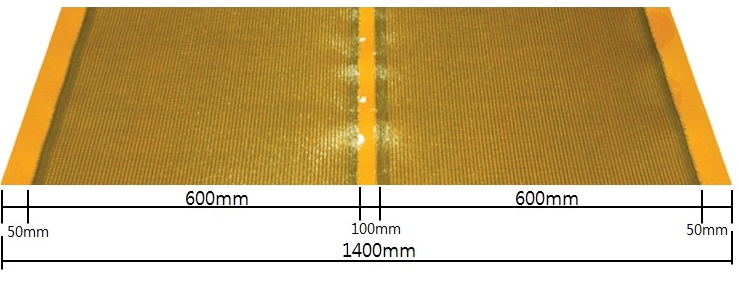

型式:ODP1500 型式:ODK600
遠赤外線床暖房サイズ
遠赤外線床暖房サイズ

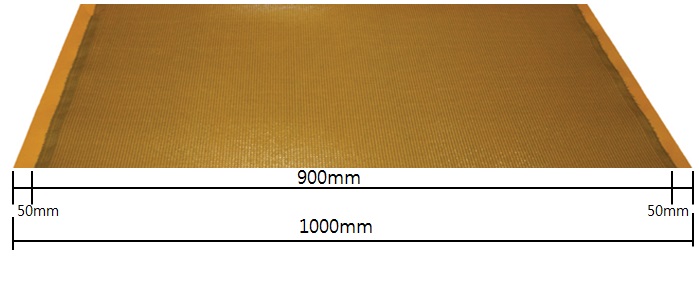

型式:ODP1000

遠赤外線床暖房サイズ
木綿発熱体



エンドレスドリームと断熱材製品断面図



遠赤外線床暖房断面図 断熱材断面図
エンドレスドリーム断面図
(製品厚み0.8mm)
断熱材 G1 断面図
(製品厚み5mm)



エンドレスドリーム製品仕様

h2_10nenhosyo



編集

製品の仕様

併用断熱材
遠赤外線輻射熱型美容健康暖房システム エンドレスドリーム仕様・規格 エンドレスフォーム仕様・規格
(木綿網ネット発熱体)
エンドレスドリーム
素材性質 特許:繊維補強面状電気伝導体 第0479509 あらゆる使用頻度の高い遮熱材
エネルギー源 電気 製品種類 ODP1500 ODK600 ODP1000 製品種類 G1
発熱体 ブラックカーボン 製品サイズ 横1500mm 横1400mm 横1000mm 製品サイズ 横1000mm
(水性) 製品長さ 自由採寸 自由採寸 自由採寸 製品長さ 自由採寸
木綿糸含針 製品厚み 0.8mm 0.8mm 0.8mm 製品厚み 5mm
遠赤外線 92% 仕様電圧 単相200V 単相200V 単相100V 製品素材 アルミ銀箔0.19m
電磁波 殆どない コットン網ネットサイズ 1400mm1列 600m2列 1000mm1列 ポリエチレン5t
暖房効率 遠赤外線輻射熱 最大消費電力1㎡ 300W 200W×2 200W PEフイルム0.16t
空間暖房 需要率60% 180W 120W×2 140W 熱伝導率 0.037
仕上げ 液状モルディング 温度設定稼動時 ±50W ±50W ±50W (平均温度20°)
コーティング (真空状態) 使用最大長さ 8m 8m 5m
寿命 半永久的 接続箇所 両端 1列毎両端 両端 反射率 97%
施工厚み 1cm以内 接続方法 各1箇所 各1箇所 各1箇所 (アルミ遮熱)
施工期間 当日 スリーブ圧着 スリーブ圧着 スリーブ圧着 冬場遮熱率 97%
坪当たり荷重 2.7kg 絶縁処理方法 ホットメルト ホットメルト ホットメルト 夏場熱反射率 97%
ボイラー室 不必要 絶縁テープ 絶縁テープ 絶縁テープ
凍破の危険 なし 価格1m オープン オープン オープン 価格1m オープン
※御注文の領によっては100V製造可能 ※御注文に応じて厚みは代えれます
製品保証期間 10年間 10年間 10年間 製品保証期間 10年間



3.エンドレスドリーム暖房システムの消費電力

自信を持ってお客様にご提案できるエンドレスドリームは、
低価格設置・少ない消費電力が一番の特徴です。

▼ 部屋サイズごとの設置例



[4.5畳スペース例]
7.45M²
[6畳スペース例]
9.93M²
[8畳スペース例]
13.24M²
[10畳スペース例]
16.56M²
[12畳スペース例]
19.44M²
ODP1500 X 2.5M ODP1500 X 3M ODP1500 X 3M X 2列 ODP1500 X 3.5M X 2列 ODP1500 X 4M X 2列
消費電力 450W 消費電力540W 消費電力1080W 消費電力1260W 消費電力1440W

▼ エンドレスドリーム設置シュミレーション


オートダウン方式の電気料金

稼働率50%

部屋の大きさ 4.5畳 6畳 8畳 10畳 12畳
消費電力 450W
±50W
540W
±50W
1080W
±50W
1260W
±50W
1440W
±50W
1時間当たり
電気代
6.8円 8.1円 16.2円 18.9円 21.6円

★1Kwあたり電気代¥30で計算
★地域によって温度偏差はあります。また、部屋の断熱状況によって稼働率状況も異なります。

簡易タイマーや予約タイマーもあり、消し忘れ防止機能や、オートダウン機能もございます。
設定した温度になると自動で電源が切れ、温度が下がるとまた、電源が入ります。
その為、ランニングコストは更に安くなります。









▼ エンドレスドリームの価格・シミュレーション表

製品形式:ODP1500

部屋の大きさ 4.5畳 6畳 8畳 10畳 12畳
製品の長さ 2.5M 3M 6M 7M 8M
シートの定価 43,750円 52,500円 105,000円 122,500円 140,000円

★エンドレスドリーム定価: 1M 当たり 17,500円(ODP1500)
★上記の値段は定価であります。代理店の小売価格は本社に問い合わせしてください。
★上記の価格はエンドレスドリームだけの費用でございます。
付属品(断熱材、コントロールスイッチ等)は別途の費用がかかります。




4.コントローラ スイッチ(温度感知センサーモード・タイマーモード)

安全・省エネ機能を備えたコントロールスイッチで発熱体の温度管理を制御します。

コントローラスイッチは温度感知センサー(モード)とタイマーモードの2種類設定が可能です。

温度感知センサーモードは発熱体に温度感知センサーと取付、お好みの室内温度になるように、製品の温度を管理する仕組みです。

タイマーモード設定は時間周期(サイクル) + 動作レベル(間欠時間比率)設定により間欠運転を行う仕組みです。

発熱体が設定温度に従う自動ON・OFF機能(PTC自己温度制御機能)により、異常な温度の上昇が無く、安全で省エネにつながります。

エンドレスドリームコントローラー エンドレスドリームコントローラー エンドレスドリームコントローラー
UTH-SJP(13A) 側面 裏面
エンドレスドリームコントローラー エンドレスドリームコントローラー エンドレスドリームコントローラー エンドレスドリームコントローラー
UTH-JPC1
(15A)
UTH-JPC2
(15A X 2)
側面 裏面



製品種類 UTH-JPC1 UTH-JPC2 UTH-SJP
操作回路数 1回路+補助回路 2回路 1回路
停電保障の有無 有り 有り 無し
回路電値 15A 15A X 2 13A
取付けボックス種類 2個用 2個用 1個用
必要センサー数 1箇所 2箇所 1箇所
取り付けの注意点 接続時に必ずゆるみ、ぬけを確認し、確実に接続されているか確認

温度感知センサーモード

ed-info-control4

ed5-04

タイマーモード

周期 1分 + レベル 1 とした場合:15秒運転、45秒停止。

周期2分 + レベル 1とした場合:30秒運転、90秒停止。
